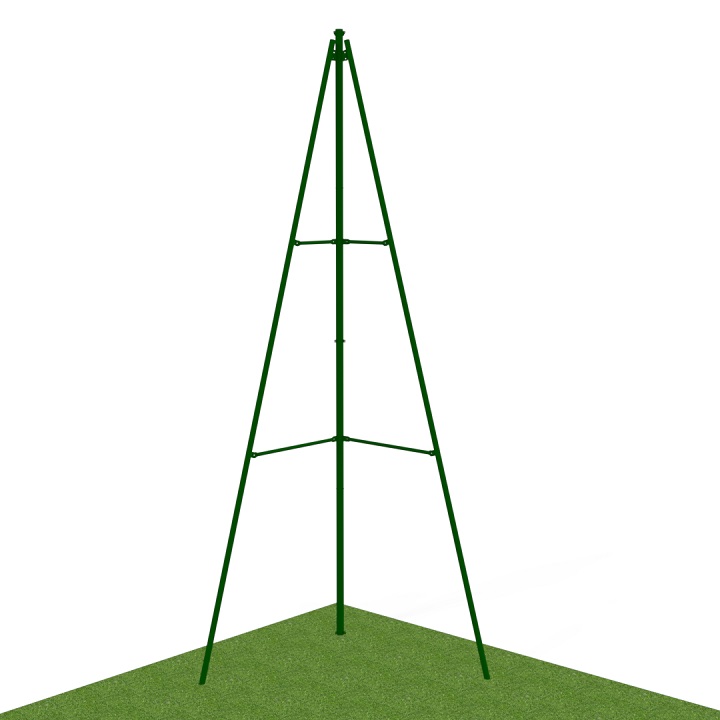

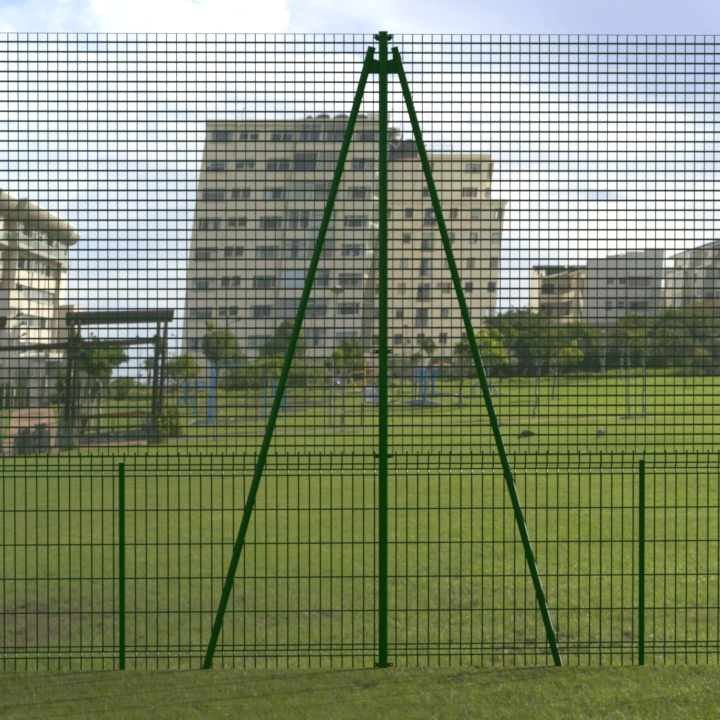

Poteau d'angle pour pare-ballons filet et grille

Poteau d'angle - Filet + grille

Nos poteaux d'angle sont en acier galvanisé plastifié vert (autre couleur sur demande).
Diamètre en fonction de l'emplacement et de la hauteur de la structure (cf. tableau ci-dessous).

label.lb_specifications

Matériau	Acier galvanisé plastifié
Épaisseur	Entre 2 et 3mm
Type de profil	Rond
Dimension du profil	Se référer au tableau ci-dessous
Couleur	Vert en standard, autre couleur sur demande

label.lb_description

Nos poteaux d'angle sont munis en partie haute d'un embout rentrant (fig.1) et de poulies (fig.2) pour le passage du câble.

Chaque support poulie est équipé d'un crochet (fig.2) qui permet de fixer l'angle du filet.

En fonction de la hauteur, nos poteaux sont équipés de supports jambe de force (1 à 2 vis) (fig.3) et de plats pour entretoises (afin de renforcer la jambe de force).

De même, un ou plusieurs guide-câbles sont soudés le long du poteau (maintien du câble vertical) (fig.4).

Un plat est soudé à la base du filet pour recevoir 2 raidisseurs (fig.5).

Le poteau d'angle sera nu en partie basse, pour recevoir les colliers de fixation de la grille (fig.6).


Embout rentrant (fig.1)	Support poulie + poulie + crochet (fig.2)	Plat support JDF (modèle 2 vis) (fig.3)


Guide-câble (fig.4)	Plat support raidisseur (fig.5)	Collier pour grille (fig.6)

Diamètres de nos poteaux d'angle en fonction de leur hauteur et du filet qu'ils reçoivent :

Hauteur hors-sol	2.00m	2.50m	3.00m	3.50m	4.00m	5.00m	6.00m	7.00m	8.00m
Maille 100 à 145mm	60mm	60mm	60mm	60mm	60mm	76mm	90mm	102mm	102mm
Maille 45 à 50mm	76mm	76mm	76mm	76mm	76mm	90mm	102mm	102mm	102mm
Maille 20 à 25mm	90mm	90mm	90mm	90mm	90mm	102mm	102mm	102mm	102mm
